BPY系列三相交流變頻調速異步電動機
發布日期:2019-10-20 19:55:58 所屬分類:BPY系列 訪問統計:2671
概述
BPY系列三相交流變頻調速異步電動機是我公司吸取國外技術,在廣泛調研和收集國內外有關資料的基礎上開發的產品,它具有噪聲低、振動小、調速范圍廣運行可靠、維護方便等優點,可與國內外各類變頻裝置配套使用,有助于節能和實現自動控制。
BPY系列三相交流變頻調速異步電動機采用我廠研制開發的VVVF變頻調速電機計算機輔助設計程序進行設計,使電機在低速運行時(頻率5~50Hz)具有較高起動轉矩,能在1:10范圍內作恒轉矩運行,且運行平穩,無轉矩爬行現象。在電機高速運行時(50~100Hz)具有較高的過載能力,保證電機恒功率輸出。電機采用單獨的軸流風機強迫通風,確保電機在不同轉速運行時具有良好的冷卻效果。該電機絕緣可靠,性能優良,對電磁線、浸漬漆等主絕緣材料,采取了先進的介電分析法進行質量控制,并在絕緣處理過程中采用動態介電測量,控制浸漬漆烘熔過程,保證了電機絕緣質量穩定可靠,并對變頻器高載波頻率引起的過電壓具有很強的適應能力。
用途
BPY系列三相交流變頻調速異步電動機,廣泛用于機床、紡織、化工、冶金、工業洗衣機等行業的恒轉矩(5-50Hz)和恒功率(50~100Hz)調速及風機水泵等場合的節能調速。
使用條件
環境溫度:-15~+40℃
海拔高度:不超過1000m
相對濕度:不超過90%(20℃以下時)
額定電壓:380V,也可根據用戶要求確定額定點的電壓
額定頻率:50Hz,也可根據用戶要求確定額定點的頻率
工作制和定額:連續工作制(S1)
絕緣等級:F級
防護等級:IP44或IP54
冷卻方式:IC416
主要技術性能和技術參數

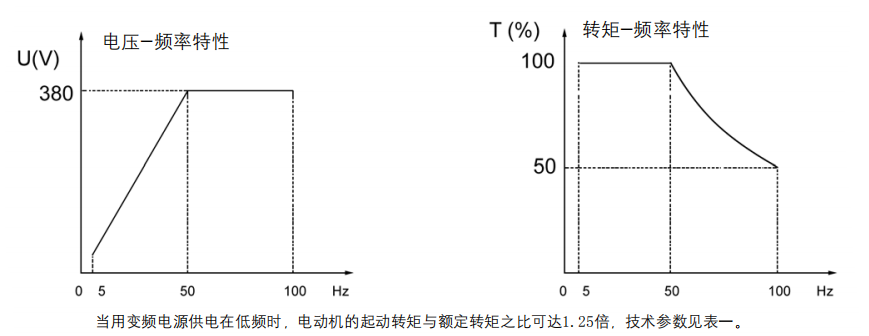

對電網頻率為50Hz(或60Hz)的電源,其調速范圍一般為5Hz~100Hz(或6Hz~120Hz)(1:20)。電動機在5Hz~50Hz(或6Hz~60Hz)輸出額定轉矩,為恒轉矩運行區,在50Hz~100Hz(或60Hz~120Hz)時輸出額定功率,為恒功率運行區。

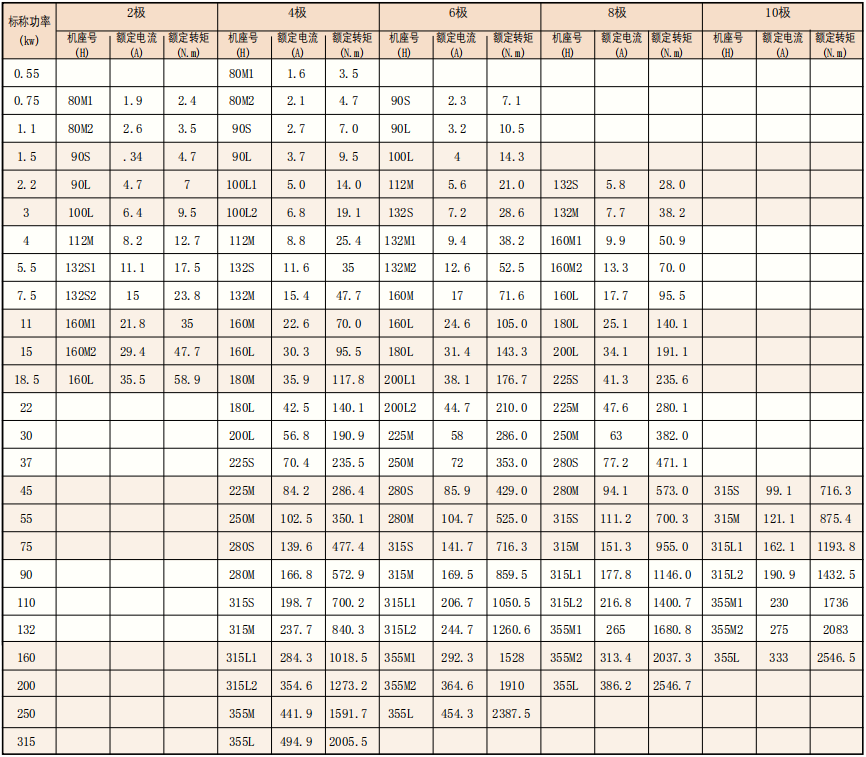

表一:

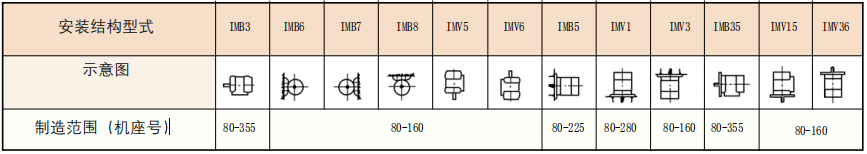

安裝型式

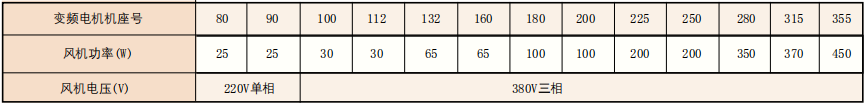

配套冷卻風機

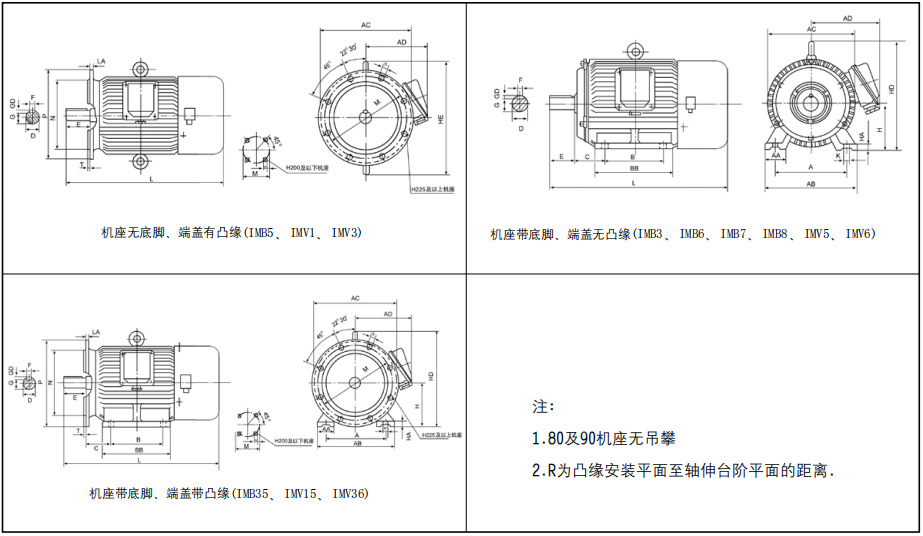

外形及安裝尺寸見表一表二

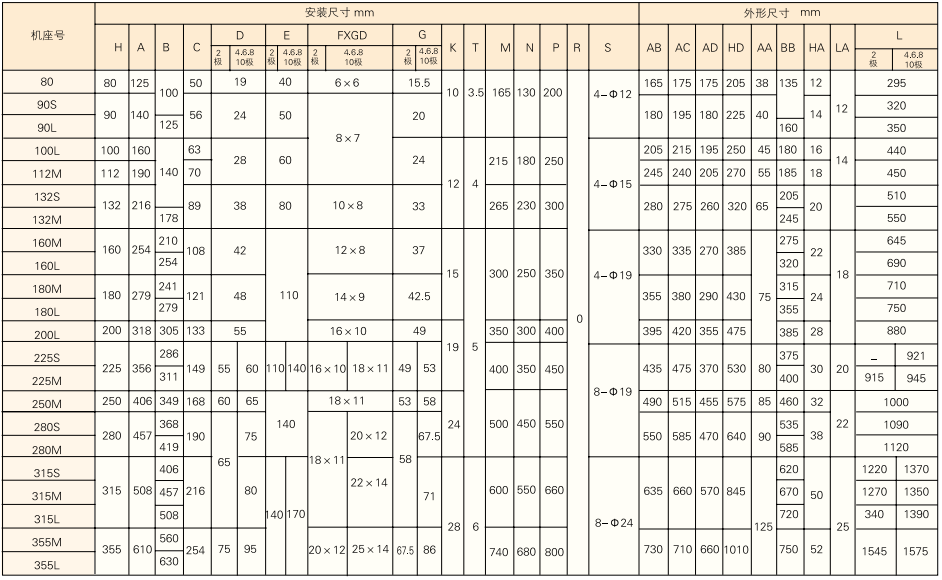

表二
