YZB系列起重及冶金用變頻調速三相異步電動機

發布日期：2019-11-18 15:52:11　所屬分類：YZB系列　訪問統計：2246

概述：

YZB系列起重及冶金用變頻調速三相異步電動機（以下簡稱電動機）是將起重及冶金用三相異步電動機的特點與變頻調速的優點集與一體，具有過載能力大機械強度高、調速范圍寬、運行穩定的特點，其基本技術條件符合IEC34-1國際標準和GB755國家標準規定，電動機各項性能指標同國外九十年代水平相當�？墒褂酶鞣N類型的起重及冶金機械或其他類似設備，及經常起重、制動、逆轉的場合。

YZB系列起重及冶金用變頻調速三相異步電動機在下列環境條件下能正常運行：

1、環境溫度不超過40℃（一般環境用）或60℃（冶金環境用）

2、相對溫度≤90%。

3、海拔不超過1000M

4、頻繁地起重，制動（電氣或機械的）及逆轉。

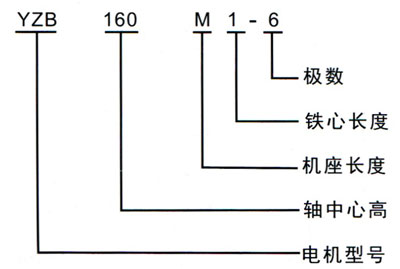

型號說明：

工作制：

電動機額定電壓為380V。

額定頻率為50HZ，可在3～100HZ范圍內連續調速，也可根據用戶要求，確定額定電壓、額定頻率，及3HZ以下的調頻要求。

電動機基準工作制為S3-40%。

定貨須知：

1、定貨時必須說明產品型號、額定功率、額定電壓、額定頻率、調速范圍及在此范圍內的運行特性，接線盒位置等。

2、如有特殊要求，經雙方協商后，可提供其他極數，其他結構及安裝型式的電動機，也可配帶各種轉感器（測速發動機、超速開關=編碼器等），各種制動器（電磁式、渦流式）各種熱敏保護裝置和加熱帶等。

技術數據表：

型號	標稱功率	額定電流	額定轉矩	堵轉轉距	最大轉矩	轉動慣量	輸出特性	軸流風機		重量
				額定轉矩	額定轉矩			軸流風機
				（倍）	（倍）			電壓	功率
YZB100L-4	2.2	6.0	14.0	1.25-1.8	2.4	0.0091		380	90	50
YZB112M-4	3.0	7.7	19.1	1.25-1.8	2.4	0.019		380	90	60
YZB112M2-4	4.0	0.3	25.5	1.25-1.8	2.4	0.028		380	90	71
YZB132M1-4	5.5	13.1	35.0	1.25-1.8	2.4	0.052		380	100	82
YZB132M2-4	6.3	15	40.1	1.25-1.8	2.6	0.063		380	100	93
YZB160M1-4	7.5	17.8	47.8	1.25-1.8	2.6	0.10		380	100	120
YZB160M2-4	11	25.2	70.0	1.25-1.8	2.8	0.13		380	100	133
YZB160L-4	15	34.7	95.5	1.25-1.8	2.8	0.17		380	100	154
YZB180L-4	22	48.5	140.1	1.25-1.8	2.8	0.31		380	230	208
YZB200L-4	30	62.4	191.0	1.25-1.8	2.8	0.56		380	230	281
YZB225M-4	37	75.2	235.6	1.25-1.8	2.8	0.74		380	300	352
YZB250M1-4	45	89.3	286.5	1.25-1.8	2.8	1.28		380	300	472
YZB250M2-4	55	109.2	350.2	1.25-1.8	2.8	1.53		380	300	515
YZB280S1-4	63	119.5	401.1	1.25-1.8	2.8	1.94		380	370	705
YZB280S2-4	75	142.3	477.5	1.25-1.8	2.8	2.19		380	370	740
YZB280M-4	90	176.8	573.0	1.25-1.8	2.8	2.42		380	370	780
YZB315S1-4	110	207	700.3	1.25-1.8	2.8	5.78		380	450	1035
YZB315M-4	132	248.4	840.4	1.25-1.8	2.8	7.22		380	450	1180

型號	標稱功率	額定電流	額定轉矩	堵轉轉距額定轉矩（倍）	最大轉矩額定轉矩（倍）	轉動慣量	輸出特性	軸流風機		重量
型號	標稱功率	額定電流	額定轉矩	堵轉轉距額定轉矩（倍）	最大轉矩額定轉矩（倍）	轉動慣量	輸出特性	電壓	功率	重量
YZB112M1-6	1.5	4.0	14.3	1.25-1.8	2.4	0.019		380	90	60
YZB112M2-6	2.2	5.8	21.0	1.25-1.8	2.4	0.028		380	90	71
YZB132M1-6	3.0	7.8	28.7	1.25-1.8	2.4	0.052		380	100	82
YZB132M2-6	4.0	9.6	38.2	1.25-1.8	2.4	0.063		380	100	93
YZB160M1-6	5.5	12.9	52.5	1.25-1.8	2.4	0.10		380	100	120
YZB160M2-6	7.5	17.6	71.6	1.25-1.8	2.6	0.13		380	100	133
YZB160L-6	11	24.9	105.1	1.25-1.8	2.8	0.17		380	100	154
YZB180L-6	15	33.1	143.3	1.25-1.8	2.8	0.31		380	230	208
YZB200L-6	22	46.8	210.1	1.25-1.8	2.8	0.56		380	230	281
YZB225M-6	30	66.3	286.5	1.25-1.8	2.8	0.74		380	300	352
YZB250M1-6	37	72.6	535.4	1.25-1.8	2.8	1.28		380	300	472
YZB250M2-6	45	89.3	429.8	1.25-1.8	2.8	1.53		380	300	515
YZB280S1-6	55	105.5	525.3	1.25-1.8	2.8	1.94		380	370	705
YZB280S2-6	63	120.8	601.7	1.25-1.8	2.8	2.19		380	370	740
YZB280M-6	75	143.9	716.3	1.25-1.8	2.8	2.42		380	370	780
YZB315S1-6	90	174.9	859.5	1.25-1.8	2.8	5.78		380	450	1035
YZB315M-6	110	213.7	1050.5	1.25-1.8	2.8	7.22		380	450	1180
YZB355M-6	132	245.1	1260.6	1.25-1.8	2.8	9.7		380	550	1380
YZB355L1-6	160	287.3	1528	1.25-1.8	2.8	11.6		380	550	1550
YZB355L2-6	200	363.2	1910	1.25-1.8	2.8	14.3		380	550	1710
YZB400L1-6	250	470.4	2387.5	1.25-1.8	2.8	20.1		380	630	2210
YZB400L2-6	300	564.5	2865	1.25-1.8	2.8	23.1		380	630	2690

型號	標稱功率（KW）	額定電流（A）	額定轉矩（N.M）	堵轉轉距額定轉矩（倍）	最大轉矩額定轉矩（倍）	轉動慣量（kg.㎡）	輸出特性	軸流風機		重量 (kg)
型號	標稱功率（KW）	額定電流（A）	額定轉矩（N.M）	堵轉轉距額定轉矩（倍）	最大轉矩額定轉矩（倍）	轉動慣量（kg.㎡）	輸出特性	電壓	功率	重量 (kg)
YZB160L-8	7.5	181.1	95.5	1.25-1.8	2.6	0.17		380	100	154
YZB180L-8	11	25.8	140.1	1.25-1.8	2.8	0.31		380	230	208
YZB200L-8	15	34.7	191.0	1.25-1.8	2.8	0.56		380	230	281
YZB225M-8	22	49.7	280.1	1.25-1.8	2.8	0.74		380	300	352
YZB225M1-8	30	67	382.0	1.25-1.8	2.8	1.28		380	300	472
YZB225M2-8	37	82.6	471.1	1.25-1.8	2.8	1.53		380	300	515
YZB280S1-8	45	100.8	573.0	1.25-1.8	2.8	1.94		380	370	705
YZB280M-8	55	121.7	700.3	1.25-1.8	2.8	2.42		380	370	780
YZB315S1-8	63	128.1	802.2	1.25-1.8	2.8	5.78		380	450	1035
YZB315S2-8	75	152.5	955.0	1.25-1.8	2.8	6.51		380	450	1105
YZB315M-8	90	176.7	1146.0	1.25-1.8	2.8	7.22		380	450	1180
YZB355M-8	110	213.4	1400.7	1.25-1.8	2.8	9.7		380	550	1380
YZB355L1-8	132	256.1	1680.8	1.25-1.8	2.8	11.6		380	550	1550
YZB355L2-8	160	310.5	2037.3	1.25-1.8	2.8	14.3		380	550	1710
YZB400L1-8	200	417.4	2546.7	1.25-1.8	2.8	20.1		380	630	2210
YZB400L2-8	250	516.1	3183.3	1.25-1.8	2.8	23.1		380	630	2690

外型及安裝尺寸：

機座號	安裝尺寸及公差 Mounting Dimension & Tolerance
	A	A/2	B	C		D		D1	E		E1	F		G		H		K		螺栓直徑
				基本尺寸	極限偏差	基本尺寸	極限偏差		基本尺寸	極限偏差	基本尺寸	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差
100L	160	80	140	63	+2.0	28	+0.009 -0.004	-	60	+0.37	-	8		24	0 -0.2	100	+0.43 0	12	+0.43 0	M10
112M	190	95	140	70		32	+0.018 -0.002		80			10	0 0.043	27		112
132M	216	108	178	89		38								33		132
160M	254	127	210	108	+3.0	48			110	+0.43		14	0 0.043	42.5		160		15		M12
160L			254
180L	279	139.5	279	121		55	-	M36X3			82			19.9		180
200L	318	159	305	133		60		M42X3	140	+0.50	105	16		21.4		200		19	+0.52 0	M16
225M	356	178	311	149	+4.0	65								23.9		225
250M	406	203	349	168		70		M48X3				18		25.4		250		24		M20
280S	457	228.5	368	190		85	-	M56X4	170		130	20	0 .052	31.7		280	0 -1.0
280M			419
315S	508	254	406	216		95		M64X4				22		35.2		315		28		M24
315M			457
344M	610	305	560	254		110		M80X4	210	+0.58	165	25		41.9		355
355L			630
400L	686	343	710	280		130	-	M100X4	250		200	28		50		400		35	+0.62 0	M30

機座號	外形尺寸 OUTLINE SIZE
	AB	AC	BB	HA	HD	L

100L	205	215	200	12	250	500
112M	250	245	235	15	330	590
132M	275	285	260	17	360	645
160M	320	325	290	20	420	758
160L			335			800
180L	360	360	380	22	460	870
200L	405	405	400	25	510	975
225M	455	430	410	28	545	1050
250M	515	480	510	30	605	1195
280S	575	535	530	32	665	1265
280M			580			1315
315S	640	620		35	750	1390
315M			630			1440
344M	740	710	730	38	840	1650
355L			800			1720
400L	855	840	910	45	950	1865

機座號	安裝尺寸及公差 Mounting Dimension & Tolerance
	凹緣代號	D		D1	E		E1	F		G		M	N		P	R		S		螺栓直徑	T 最大	孔數 （個）
		基本尺寸	極限偏差		基本尺寸	極限偏差	基本尺寸	基本尺寸	極限偏差	基本尺寸	極限偏差		基本尺寸	極限偏差		基本尺寸	極限偏差	基本尺寸	極限偏差
100L	FF215	28	+0.009 -0.004	-	60	±0.37	-	8	0 -0.036	24	0 -0.2	215	180	+0.014 -0.011	250	0	±2	15	±0.430	M12	4	4
112M		32	+0.018 -0.002		80			10		27
132M	FF265	38								33		265	230	+0.016 -0.013	300
160M	FF300	48			110	±0.43		14	0 -0.043	42.5		300	250		350		±3	19	±0.520	M16	5
160L
180L		55	-	M36*3			82			19.9
200L	FF400	60		M42*3	140	±0.50	105	16		21.4		400	350	±0.018	450							8
225M		65								23.9							±4

機座號	外形尺寸OUTLINE SIZE
	AD	L	LA	LB
	AD	L	LA	LB
100L	180	500	14	440
112M	220	590		510
132M	230	640		560
160M	250	820	18	710
160L	250	870		760
180L	280	910		800
200L	320	1050	20	910
225M	320	1110	20	970

機座號	安裝尺寸及公差 Mounting Dimension & Tolerance
	凹緣代號	D		D1	E		E1	F		G		M	N		P	R		S		螺栓直徑	T 最大	孔數 （個）
		基本尺寸	極限偏差		基本尺寸	極限偏差	基本尺寸	基本尺寸	極限偏差	基本尺寸	極限偏差		基本尺寸	極限偏差		基本尺寸	極限偏差	基本尺寸	極限偏差
100L	FF215	28	+0.009 -0.004	-	60	±0.37	-	8	0 -0.036	24	0 -0.2	215	180	+0.014 -0.011	250	0	±2	15	±0.430	M12	4	4
112M		32	+0.018 -0.002		80			10		27
132M	FF265	38								33		265	230	+0.016 -0.013	300
160M	FF300	48			110	±0.43		14	0 -0.043	42.5		300	250		350		±3	19	±0.520	M16	5
160L
180L		55	-	M36*3			82			19.9
200L	FF400	60		M42*3	140	±0.50	105	16		21.4		400	350	±0.018	450							8
225M		65								23.9							±4
250M	FF500 FF600	70	-	M483 M563 M64*4	170	±0.05	130	20 22	0. -0.052	25.4		500 600	450 660	±0.020 ±0.022	550 660			24		M20	6
280S										31.7
280M		85
315S										35.2
315M		95

機座號	外形尺寸OUTLINE SIZE
	AD	L	LA	LB
	AD	L	LA	LB
100L	180	500	14	440
112M	220	590		510
132M	230	640		560
160M	250	820	18	710
160L	250	870		760
180L	280	910		800
200L	320	1050	20	910
225M	320	1110	20	970
250M	385	1280	22 25	1140
280S	435	1380		1210
280M		1430		1260
315S	520	1490		1320
315M		1540		1370
